Problema
Vogliamo montare un cluster SQL con un storage su un server accessibile it iSCSI, tutti sul server in Windows 2012 R2.
Eseguire il debug
Questa piattaforma richiede 3 server di :
- 2 Windows 2012R2 con SQL 2014 con 5 porte Etherne (Questo numero può essere ridotto secondo le esigenze ) : ServSQL 01 e ServSQL 02
- 1 Windows 2012R2 in server di storage con 9 porte Etherne (Questo numero può essere ridotto secondo le esigenze ) ServStor 01
Soluzione
In prerequisiti, l'installazione di Windows 2012 R2 sulla 3 Server e si aggiorna. i il e server SQL deve essere nello stesso dominio.

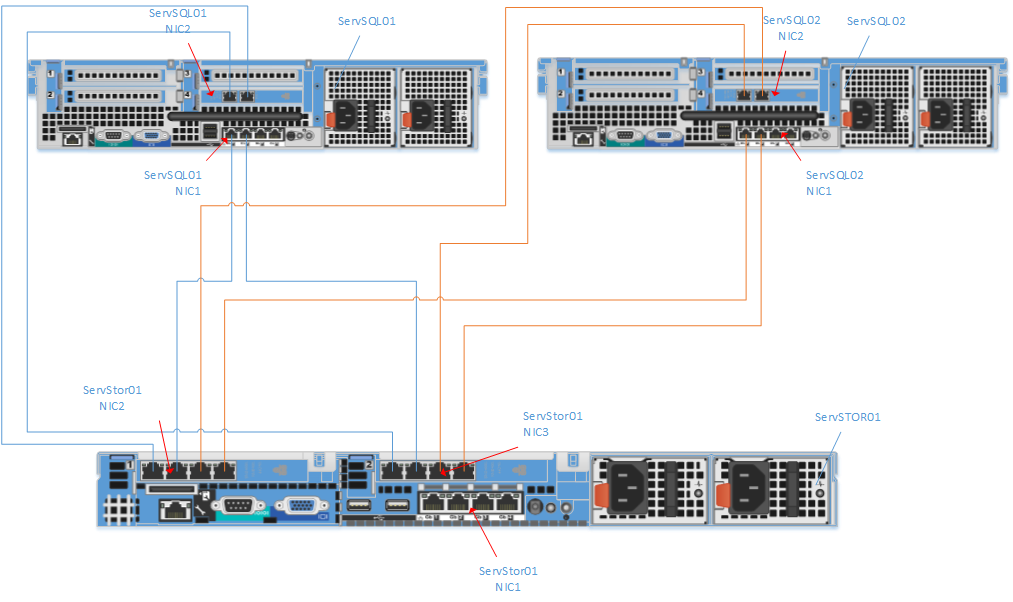

Re e di diagramma "semplificata " piattaforma (Il switchs non sono presenti al monitor che è collegato a cosa ) :
Configurazione del Server ServStor 01
Su questo server abbiamo 9 Re i porta utilizzate. 1 dedicato alla gestione. 2 x 4 dedicato porte per la iSCSI.
NIC1, NIC2 e NIC3 corrispondono ai tre carte reti presenti, ciascuno con 4 porte gigabits. (Vedere il diagramma per identificare le connessioni )
Per la rete iSCSI, noi useremo un IP en 192.168.0.0/24 Qui il IP configurato sul server ServStor 01 :
NIC1 port 1 : Votre IP de votre serveur NIC1 port 2 : Non utilisé NIC1 port 3 : Non utilisé NIC1 port 4 : Non utilisé NIC2 Port 1 : 192.168.0.11 NIC2 Port 2 : 192.168.0.12 NIC2 Port 3 : 192.168.0.13 NIC2 Port 4 : 192.168.0.14 NIC3 Port 1 : 192.168.0.15 NIC3 Port 2 : 192.168.0.16 NIC3 Port 3 : 192.168.0.17 NIC3 Port 4 : 192.168.0.18

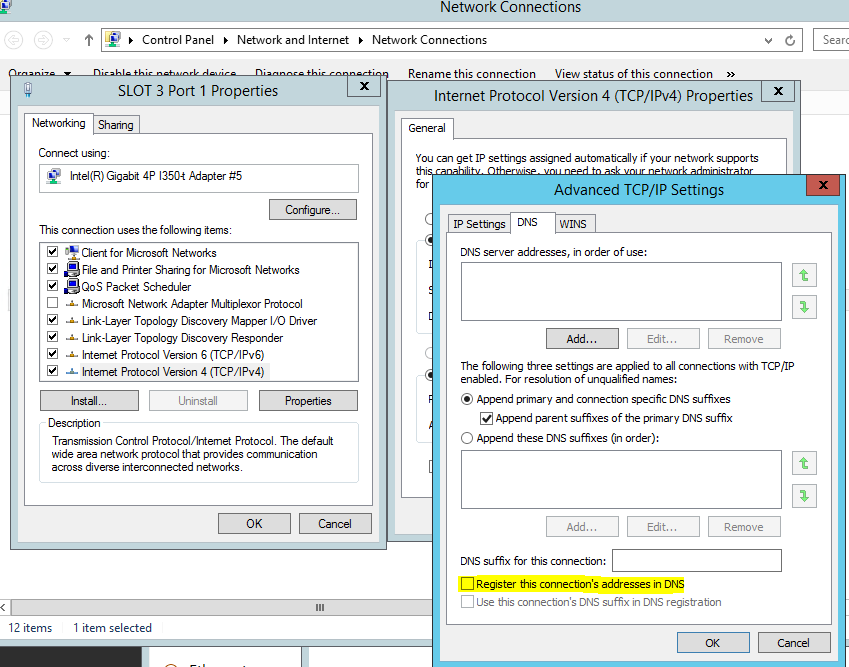

Per tutte le carte in 192.168.0. x sarà nella scheda Impostazioni avanzate DNSe sulla scatola deseleziona "Register this connection's addresses in DNS"

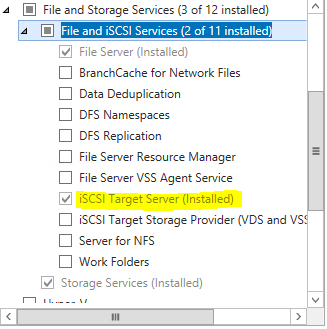

Sul server ServStor 01, si installa il ruolo iSCSI Target Server

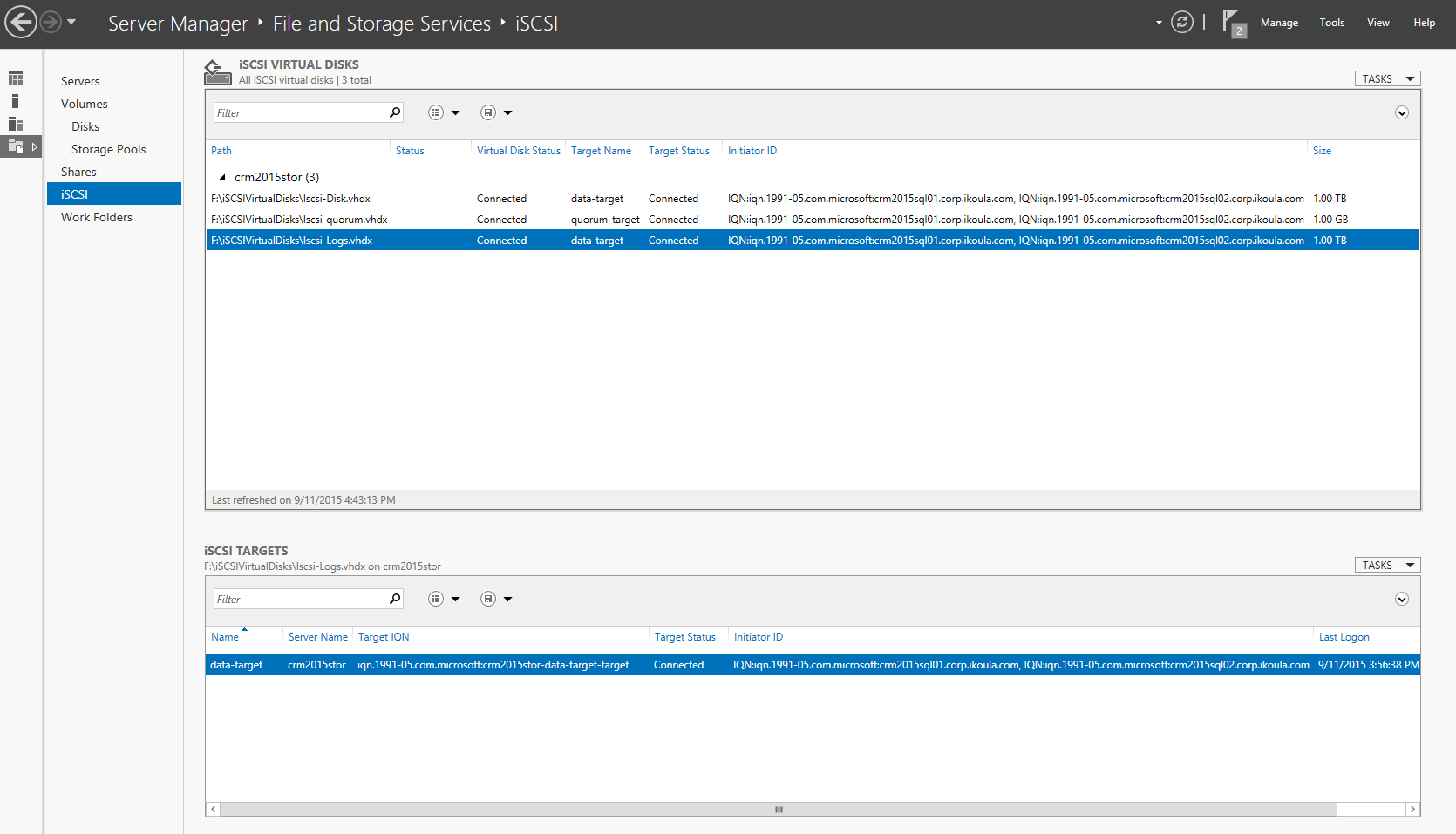

Nei Server Manager, creeremo dischi iSCSI (Chi sono alla fine del VHDx ) e il Target iSCSI che vai li con :
Esso pertanto :
- task / New iSCSI virtual disk
- Selezionare il volume
- Gli dà un nome (si può notare il suo percorso futuro giù )
- Scegliere il formato in "Fixed Size" (Lasciare "Clear the virtual disk on allocation")
- Uno sceglie "New iSCSI Target"
- Diamo un nome a questo "iSCSI Target"
- Fare clic su ADD in parte "access Servers"
- Nella scelta del metodo di identificazione dell'iniziatore, solidale inferiore di IP e mettere un IPPiù tardi cambierà.
- Lasciare CHAP et Reverse CHAP unchecked
- Finiamo di "Create" Quindi "close" Una volta completato
Dalla, you have it un disco condiviso iSCSI. Ripetere l'operazione tante volte quanto necessario. Nel nostro caso creiamo 3 dischi :
- 1 per i database
- 1 per i registri
- 1 per la quorum (1Sarà sufficiente GB )
Configurazione iSCSI Server ServSQL 01 et 02
In questa parte, ci si connette due server SQL al server di storage da link iSCSI. Useremo il MPIO per poter utilizzare i nostri 4 collegamenti di reti e di condividere il carico.
Configurazione IP server di :
NIC1 et NIC2 corrispondono a due schede di rete sul server. NIC1 possiede 4 porte, NIC2 un 2. Ecco la configurazione :
ServSQL01 :
NIC1 port 1 : 192.168.0.22 NIC1 port 2 : 192.168.0.26 NIC1 port 3 : IP du serveur NIC1 port 4 : non utilisé NIC2 port 1 : 192.168.0.25 NIC2 port 2 : 192.168.0.21
ServSQL02 :
NIC1 port 1 : 192.168.0.24 NIC1 port 2 : 192.168.0.28 NIC1 port 3 : IP du serveur NIC1 port 4 : non utilisé NIC2 port 1 : 192.168.0.27 NIC2 port 2 : 192.168.0.23
Per tutte le carte in 192.168.0. x sarà nella scheda Impostazioni avanzate DNSe sulla scatola deseleziona "Register this connection's addresses in DNS"

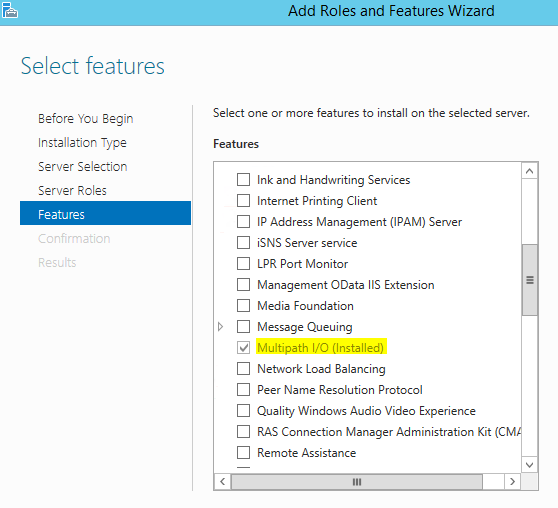

- Su entrambi i server, l'installazione della funzionalità "Multipath I/O".

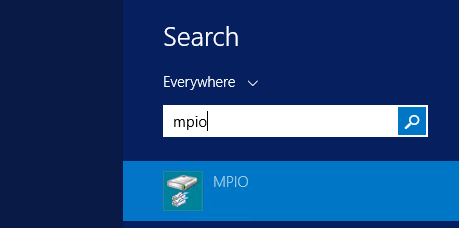

- Una volta installato nell'interfaccia metro de 2012R2 (ha iniziato così clicca ) Basta digitare "MPIO" e clicca sul risultato :
- Nella scheda "Discover Multipaths" il coche "Add Support for iSCSI devices" dopo il clic sul ADD. Essa si propone di riavviare, è fatto.
- Una volta riavviato, rilancia MPIO, e questo garantisce che "MSFT 2005iSCSIBusType_ 0x9" è presente nei "id hardware della periferica ".
- Poi lancia "iSCSIinitiator " su entrambi i server SQL
- Uno va nella scheda "Configurazione " e recupera il "Initiator Name" (il modulo "iqn.1991-05.com.microsoft:ServSQL01.domain.tld")
- Restituisce il server ServSTOR 01
- In Server Manager, "File e storage Servizi ", "iSCSI", fare clic con il pulsante destro sulla Target per andare alle sue proprietà e poi in initiators
- Cliccato su ADD
- Il coche "Enter a value for the selected type"
- Uno Imposta tipo "IQN" e abbiamo messo l'indirizzo trovato in precedenza sul server SQL.
- Si fa clic su OK, ripetere l'operazione per aggiungere il "IQN" dei due SQL su tutti il Targets
- Rimuovendo il IP In precedenza è stato messo qui.
- Una volta convalidato, restituisce sui nostri server SQL, sempre nei iSCSI initiator, andiamo nella scheda "Targets" e si connette al server da storage.
- Andiamo nella scheda "Favorite Targets", è volontà la Target visibile quindi fatto remove.
- Restituisce la scheda "Targets" poi andiamo su proprietà per uno dei Target
- La commutazione fuori la sessione corrente e poi cliccato su Add Session. Il coche enable Multipath, cliccato su advanced. Uno sceglie "Microsoft iSCSI initiator" in "local adapter". It initiator IP sceglie il primo IP iSCSI du serveur SQL. It Target portal IP sceglie il primo IP iSCSI Server di storage. Convalida 2 volte. Ripetere l'operazione per ogni scheda di rete di passaggio per la ip a seguito di conseguenza.
Alla fine deve essere il IPs relative a questa forma :
| Initiator IP | Target Portal IP | Il le serveur |
|---|---|---|
| 192.168.0.21 | 192.168.0.11 | ServSQL01 |
| 192.168.0.22 | 192.168.0.12 | ServSQL01 |
| 192.168.0.23 | 192.168.0.13 | ServSQL02 |
| 192.168.0.24 | 192.168.0.14 | ServSQL02 |
| 192.168.0.25 | 192.168.0.15 | ServSQL01 |
| 192.168.0.26 | 192.168.0.16 | ServSQL01 |
| 192.168.0.27 | 192.168.0.17 | ServSQL02 |
| 192.168.0.28 | 192.168.0.18 | ServSQL02 |
- Restituisce "Favorite Targets" e guardi i dettagli di questi. Controlliamo che non ci sono buoni rapporti con IP nella tabella precedente.
Configurazione di Failover Server ServSQL 01 et 02
Iniziamo installando il feature Failover clustering sulla 2 server di SQL.
Durante questo tempo si può andare disk management (fare clic con il pulsante destro sul menu Windows, "disk management"). Da qui si passano dischi in "online" e inizializza (GPT). Anche creato le partizioni e formati.
Poi lancia "Failover cluster Manager" e ha rilevato Validate Configuration per verificare che tutto è ok. Alcune avvertenze possono essere presenti a livello di rete.
È quindi "Create cluster" :
- Si immette il nome dei due server SQL
- Si immette il nome di cluster, nel nostro esempio prenderemo clusterSQL01
- Si mette l'IP del cluster
- Lasciare "Add all eligible storage to the cluster" controllato
- Convalida
È ora necessario configurare il quorum. Per effettuare questa operazione, si fa clic sul nome del clustere poi "more actions" et "configure cluster quorum settings".
- Stato next
- Select the quorum witness
- Configure a disk witness
- Controlliamo il disco corrispondente per la quorum
- stato next Quindi finish.
- Gli altri due dischi, rilevato "add to clustershared volume" (In "disks", seleziona dischi in domande al fine di )
Otteniamo il disco un logs volume 1 e il disco un BDD volume 2 nel nostro caso.
Ora abbiamo un cluster configurato.
Installazione di SQL 2014 en cluster
Cominciamo da ServSQL01
- Si installa la funzionalità .net 3.5
- Cominciamo l'installazione, scegliere "New SQL Server Failover cluster installation"
- La scelta delle caratteristiche, nel nostro caso (uso futuro con CRM 2015) Controlliamo Database Engine Services, SQL Server Replication, Full-Text and Semantic Extractions for Search, reporting services-native, management Tools basic / complete
- Scegliere un nome di rete per la SQL. Nel nostro caso utilizzeremo SQLServ
- Sur cluster Disk Selection È possibile scegliere quelli che si desidera utilizzare. Nel nostro caso, prendiamo il cluster Disk 1 et 3 (le 2 essendo il quorum, le 1 et 2 essendo volumi databases et logs)
- Quindi sceglie la ip du failover SQL
- Scegliamo l'account e la password per i servizi (nel nostro caso abbiamo creato gli account servizi dedicati )
- In parte "Database engine Configuration" nel nostro caso usiamo il Mixed mode. Anche fare clic su Aggiungi utente corrente.
- Sempre nella stessa parte nella scheda Data Directories, specificare i record del database (Scegliamo quindi i nostri volumi in iSCSI)
- Per la reporting Services uno mette "Install & configure"
- Si lancia il Setup
Se si verifica il seguente errore durante l'installazione :
The following error has occurred: Updating permission setting for folder 'C:\clusterstorage\Volume2' failed. The folder permission setting were supposed to be set to 'D:P(A;OICI;FA;;;BA)(A;OICI;FA;;;SY)(A;OICI;FA;;;CO)(A;OICI;FA;;;S-1-5-80-3880718306-3832830129-1677859214-2598158968-1052248003)'. Click 'Retry' to retry the failed action, or click 'Cancel' to cancel this action and continue setup. For help, click: http://go.microsoft.com/fwlink?LinkID=20476&ProdName=Microsoft%20<span class="notranslate">SQL</span>%20Server&EvtSrc=setup.rll&EvtID=50000&ProdVer=12.0.2000.8&EvtType=0x0ADF5303%25400xBB814387
Si dovrebbe andare nel volume interessato con Explorer windowsper visualizzare i file nascosti e protetti i file di sistema e modificare i diritti sulla cartella system volume information.
Una volta che l'intervento è finito, andiamo a ServSQL02.
- Installare il .net framework 3.5
- Si lancia il programma di installazione con "Add a node to a SQL Server Failover cluster"
- Ne consegue le fasi, essendo più preriempita
- Riscritto le password, se necessario.
- Si lancia il Setup
Una volta completata l'installazione, hai il tuo SQL 2014 en failover con storage loggato iSCSI su un Windows 2012 R2.
È possibile apportare miglioramenti, come un legame tra la 2 Server per la heartbeat per esempio, ma è facoltativo.
